Das richtige Erdkabel für dein Projekt finden
Ratgeber mit Tipps zu Querschnitt, Typen und Verlegung
Ein Erdkabel ist die sichere Lösung, wenn du Strom unterirdisch verlegen möchtest – sei es im Garten, für den Hausanschluss oder gewerbliche Projekte. Aber welches Erdkabel verwenden? Welcher Querschnitt ist richtig? Und wie verlegt man es normgerecht? In diesem Ratgeber erklären wir alles Schritt für Schritt, basierend auf DIN VDE-Normen.
Was ist ein Erdkabel und wann brauchst du es?
Ein Erdkabel (auch Starkstromkabel für Erdverlegung) ist speziell für die direkte Verlegung im Boden konzipiert. Es widersteht Feuchtigkeit, mechanischen Belastungen und UV-Strahlung (bei oberirdischen Abschnitten). Im Gegensatz zu normalen Kabeln (z. B. NYM-J für Innen) hat es einen robusten PVC-Mantel.
Erdkabel-Typen: Welches Erdkabel verwenden?
Die gängigsten Typen sind:

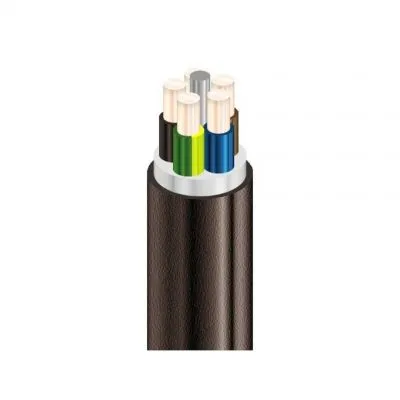

- NYY-J: PVC-Erdkabel mit Schutzleiter (grün-gelb), ideal für die meisten Projekte (Garten, Hausanschluss). UV-beständig und feuchtigkeitsresistent.
- NYY-O: Wie NYY-J, aber ohne Schutzleiter.
- NAYY: Aluminiumleiter statt Kupfer – günstiger, aber für höhere Querschnitte (z. B. Hauptversorgung).
- NYCY: Mit konzentrischem Kupferschirm für zusätzlichen Schutz.
Für private Gärten und Starkstrom empfehlen wir NYY-J – es ist UV-beständig und erfüllt DIN VDE 0276-603.
Welcher Querschnitt für dein Erdkabel?
Der Querschnitt hängt von Leistung, Länge und Absicherung ab (VDE 0298-4). Zu klein → Überhitzung, zu groß → unnötige Kosten.
| Querschnitt | Empfohlene Anwendung | Max. Leistung (ca., bei 230V) | Beispiel |
|---|---|---|---|
| 1,5 mm² (z. B. 3x1,5 oder 5x1,5) | Beleuchtung, kleine Verbraucher | bis 3.000 W | Gartenbeleuchtung, Teichpumpe |
| 2,5 mm² | Steckdosen, mittlere Lasten | bis 4.600 W | Gartensteckdosen, Rasenmäher |
| 4–6 mm² | Höhere Lasten wie Pumpen oder Sauna | bis 8.000 W | Gartenhaus mit Werkzeugen |
| 10–16 mm² | Hausanschluss, Starkstrom | bis 15.000 W+ | Nebengebäude, Wallbox |
| 25 mm²+ | Hauptversorgung (oft NAYY) | hohe Leistungen | Industrie oder großer Hausanschluss |
Tipps für eine sichere Erdkabel-Verlegung
Beachte DIN VDE 0100-520:
- Tiefe: Mind. 60 cm (unter Wegen/Fahrbahnen 80 cm)
- Sandbett: 10 cm Sand unter und über dem Kabel
- Warnband: 30 cm über dem Kabel verlegen
- UV-Schutz: NYY-J ist UV-beständig, aber direkte Sonne vermeiden
Häufige Fragen zu Erdkabeln (FAQ)
- Welches Erdkabel für den Garten verwenden?
- NYY-J mit 3x1,5 oder 3x2,5 mm² für Beleuchtung/Steckdosen. Es ist UV-beständig und robust.
- Welcher Querschnitt für Erdkabel im Garten?
- 1,5–2,5 mm² für normale Anwendungen, 4–6 mm² bei höherer Leistung.
- Ist NYY-J UV-beständig?
- Ja, der schwarze PVC-Mantel schützt vor UV-Strahlung – ideal für teilweise oberirdische Verlegung.
- Was ist ein Erdkabel?
- Ein spezielles Starkstromkabel für direkte Erdverlegung mit robustem Mantel gegen Feuchtigkeit und Belastung.
- Unterschied Erdkabel zu normalem Kabel?
- Erdkabel (z. B. NYY-J) haben dickeren Mantel für Boden/Feuchtigkeit, normale Kabel (NYM-J) nur für Innen.
- Welche Erdkabel-Typen gibt es?
- NYY-J (Kupfer mit PE), NYY-O (ohne PE), NAYY (Aluminium), NYCY (mit Schirm).
- Muss ein Warnband über dem Erdkabel?
- Ja, empfohlen und oft vorgeschrieben – warnt bei Erdarbeiten.
- Kann ich Erdkabel im Haus verlegen?
- Ja, aber NYM-J ist günstiger und ausreichend für Innen.
- Wie finde ich eine Stromleitung im Boden?
- Mit Kabelsuchgerät oder professionellem Ortungsdienst – nie blind graben!

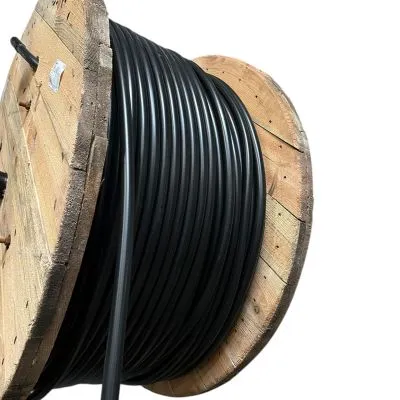

Bei Ekabel24 findest du passende NYY-J Erdkabel als Meterware. Bei Fragen: Kontaktiere uns!
