Aderendhülsen für H07V-K Aderleitungen – Professioneller Schutz und sichere Verbindungen
Aderendhülsen sind unverzichtbar, wenn flexible feindrähtige Leiter wie die H07V-K sicher und normgerecht angeschlossen werden sollen. Sie bündeln die Einzellitzen, schützen vor Beschädigung, Abknicken oder Ausfransen und sorgen für einen dauerhaft niedrigen Übergangswiderstand – besonders wichtig bei Schraubklemmen, Wago-Klemmen und Steckverbindern.
Warum Aderendhülsen bei H07V-K Aderleitungen einsetzen?
Die H07V-K ist eine flexible PVC-Aderleitung (Leiterklasse 5) für die Verlegung in Rohren, Installationskanälen und zur inneren Verdrahtung von Geräten, Schalt- und Verteileranlagen. Im Gegensatz zu starren Leitern (H07V-U) neigen die feinen Litzen der H07V-K dazu, sich aufzudrillen oder einzelne Drähte zu beschädigen.

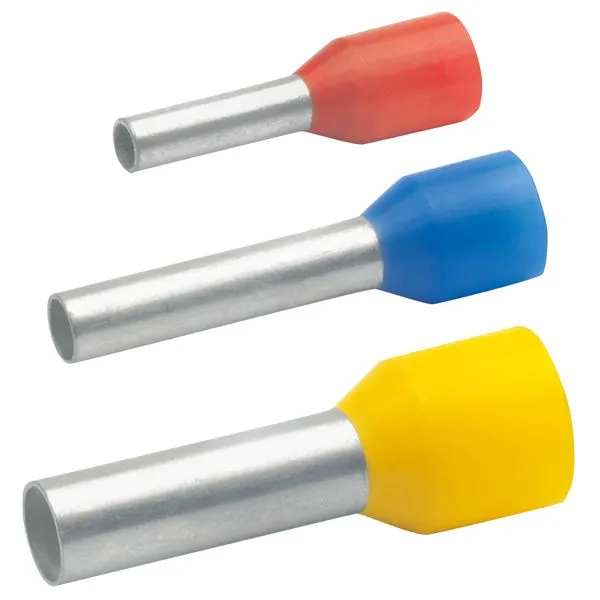

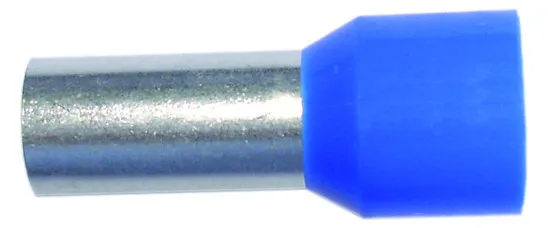

Aderendhülsen nach DIN 46228 schaffen hier Abhilfe: Der verzinnten Kupferhülse wird der abisolierte Leiter eingeführt und mit einer Crimpzange gasdicht verpresst. Ein praktischer Kunststoffkragen erleichtert die Einführung und verhindert das Eindringen von Litzen in die Klemme.
Vorteile von Aderendhülsen im professionellen Einsatz
- Mechanischer Schutz der Einzellitzen vor Abknicken und Ausfransen
- Zuverlässige, vibrationssichere Verbindungen auch bei häufigem Umverdrahten
- Reduziert das Risiko von Wackelkontakten und Kurzschlüssen
- Erleichtert das Einführen in Wago-Klemmen, Schraubklemmen und Steckdosen
- Normkonforme Verdrahtung gemäß VDE und DIN 46228
- Einfache Querschnittserkennung durch farbigen Kunststoffkragen
Anwendungen von H07V-K Aderleitungen mit Aderendhülsen
H07V-K Aderleitungen in Kombination mit Aderendhülsen kommen in vielen anspruchsvollen Bereichen zum Einsatz:
- Elektroinstallation und Renovierung: Sichere Anschlüsse in Unterverteilern, Steckdosen und Schaltern
- Schaltschrank- und Anlagenbau: Übersichtliche Verdrahtung von Steuerungen und Verteileranlagen
- Industrie und Maschinenbau: Zuverlässige Verbindungen unter Vibration und häufiger Wartung
- Bau- und Gewerbeprojekte: Professionelle Installation in trockenen Räumen
- Van-Conversion und Camper-Ausbau: Vibrationssichere Bordelektrik für 230-V- und 12/24-V-Systeme
- Forschungseinrichtungen und Labore: Präzise, wartungsfreundliche Verdrahtung von Prüfständen und Messanlagen
Besonders bei feindrähtigen Leitern in Wago Federzugklemmen (z. B. Serie 221) oder klassischen Schraubklemmen empfehlen Fachleute die Verwendung von Aderendhülsen für maximale Kontaktstabilität und Langlebigkeit.
Welche Aderendhülse für welches Kabel? – Richtige Auswahl und Crimpen
Die passende Aderendhülse richtet sich nach dem Leiterquerschnitt der H07V-K. Wichtig: Immer gasdicht crimpen und auf die maximale Aufnahmekapazität der Klemme achten (bei Hülsen kann der effektive Querschnitt leicht reduziert sein).
Querschnittstabelle für isolierte Aderendhülsen (DIN 46228-4)
| Leiterquerschnitt | Deutscher Farbcode (Kragen) | Typische Hülsenlänge | Häufige Anwendung bei H07V-K |
|---|---|---|---|
| 0,75 mm² | Grau | 14–16 mm | Steuerleitungen, feine Signale |
| 1,0 – 1,5 mm² | Rot / Schwarz | 14–18 mm | Beleuchtung, Steckdosen |
| 2,5 mm² | Blau | 14–18 mm | Stromkreise bis 16 A |
| 4,0 – 6,0 mm² | Grau / Schwarz | 17–20 mm | Stärkere Verbraucher, Van-Ausbau |
| 10 mm² | Elfenbein / Rot | 22–28 mm | Hauptleitungen, Verteiler |
Tipp für Profis: Bei Wago-Klemmen auf gasdichte Vierkant- oder Sechskant-Crimpung achten und die Herstellerfreigabe prüfen.
Praktische Tipps zum Crimpen von Aderendhülsen
1. Leiter sauber abisolieren (ca. 10–12 mm).
2. Litzen nicht verdrillen, sondern gerade in die Hülse einführen.
3. Mit passender Crimpzange (Vierkant- oder Trapez-Crimp) gasdicht verpressen.
4. Sichtkontrolle: Keine hervorstehenden Litzen, Kragen unbeschädigt.
Diese Vorgehensweise sorgt für höchste Sicherheit und erfüllt die Anforderungen von VDE und Elektrofachkräften.
Häufig gestellte Fragen zu Aderendhülsen (FAQ)
Sind Aderendhülsen bei Wago-Klemmen notwendig oder erlaubt?
Bei vielen Wago Federzugklemmen (z. B. Serie 221) sind Aderendhülsen erlaubt, wenn sie gasdicht verpresst sind. Sie verbessern die Kontaktstabilität, besonders bei feindrähtigen Leitern wie H07V-K. Immer die aktuelle Herstellerfreigabe beachten.
Welche Aderendhülse passt zu welchem Kabelquerschnitt?
Die Hülse muss exakt zum Leiterquerschnitt passen (siehe Tabelle oben). Der Farbcode des Kunststoffkragens hilft bei der schnellen Zuordnung nach DIN 46228.
Muss man bei H07V-K immer Aderendhülsen verwenden?
Bei Schraubklemmen und vielen Steckverbindern ja – sie sind oft vorgeschrieben oder stark empfohlen, um Litzenbruch und lockere Verbindungen zu vermeiden. Bei reinen Federzugklemmen für feindrähtige Leiter teilweise nicht zwingend, aber dennoch vorteilhaft.
Welche Vorteile bieten Aderendhülsen im Van- oder Camper-Ausbau?
Im mobilen Einsatz schützen sie die Leitungen vor Vibrationen und sorgen für dauerhaft sichere Verbindungen in der 12-V-, 24-V- und 230-V-Bordelektrik.
Gibt es unterschiedliche Typen von Aderendhülsen?

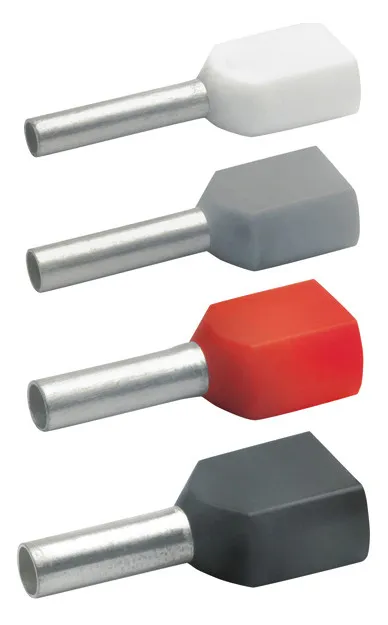

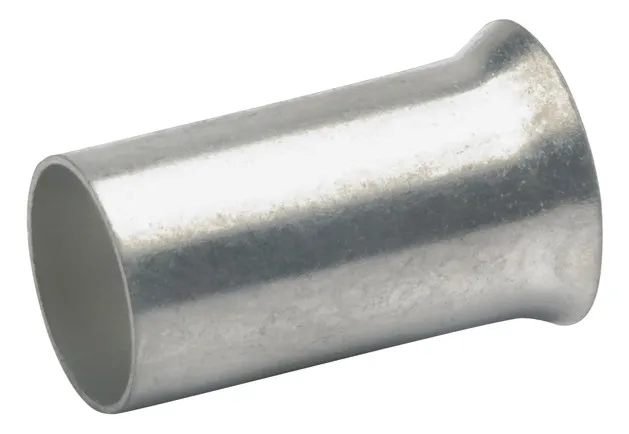

Ja: isolierte (mit Kunststoffkragen), unisolierte, Twin-/Doppelhülsen (für zwei Leiter) sowie Varianten mit extra langem Kragen. Für die meisten Anwendungen mit H07V-K eignen sich isolierte Hülsen nach DIN 46228 Teil 4.
Wie erkennt man die richtige Länge der Aderendhülse?
Die Hülsenlänge sollte so gewählt werden, dass der blanke Teil vollständig in der Klemme sitzt und der Kragen außerhalb bleibt. Typische Längen liegen zwischen 8–18 mm für den Crimpbereich.
