Kabelrinnen mit Deckel – Professionelle Kabeltragsysteme für sichere und geordnete Verlegung

Kabelrinnen mit Deckel bieten Elektroinstallationsfirmen, Bauunternehmen, Industrieanlagen, Renovierungsbetrieben, Forschungseinrichtungen und Van-Conversion-Spezialisten eine zuverlässige Lösung für die professionelle Kabelführung. Ob Kabelrinne mit Deckel, verzinkte Systeme oder passende Abdeckungen – unsere hochwertigen Kabelrinnen schützen Leitungen vor Staub, Feuchtigkeit, mechanischen Einflüssen und sorgen für optimale Belüftung sowie einfache Wartung. Sie eignen sich für Deckenmontage, Wandverlegung, Keller, Dachboden oder Außenbereiche und erfüllen gängige Normen wie CE und DIN 4102-12 (E90-Funktionserhalt).

Vorteile von Kabelrinnen mit Deckel

• Optimaler Schutz der Kabel vor äußeren Einflüssen bei gleichzeitig guter Wärmeableitung durch perforierte oder offene Bauweise.
• Einfache Montage und schnelle Nachrüstung von Deckeln für flexible Wartung in laufenden Anlagen.
• Hohe Tragfähigkeit und Langlebigkeit – ideal für Schwerlast- und Standardinstallationen.
• Modulares System mit Formteilen, Ecken und Haltern für maßgeschneiderte Verlegungen.
• Verbesserte Übersichtlichkeit und Sicherheit in gewerblichen und industriellen Umgebungen.

Anwendungsgebiete von Kabelrinnen und Deckeln

Kabelrinnen mit Deckel werden in vielfältigen Branchen eingesetzt und decken spezifische Anforderungen ab. Sie sorgen für eine sichere, normgerechte und wartungsfreundliche Kabelführung:

• Elektroinstallationen und Neubau/Renovierung: Deckenmontage und Wandverlegung in Bürogebäuden, Gewerbehallen oder Wohnhäusern – perfekt für deckenmontage und kellerinstallationen.
• Industrie und Produktion: Schwere Energieleitungen in Fabriken und Logistikzentren, inklusive Schwerlast-Kabelrinnen für hohe Belastungen.
• Forschungseinrichtungen und Rechenzentren: Geordnete Daten- und Stromverkabelung mit hoher EMV-Schirmwirkung durch Deckel.
• Van-Conversion und Fahrzeugausbau: Kompakte Systeme für Camper und Nutzfahrzeuge – platzsparend und vibrationssicher.
• Schiffbau und Marine: Korrosionsbeständige Ausführungen (z. B. Edelstahl) für raue Umgebungen.
• Außenbereich, Garten und Outdoor: Wetterfeste Verlegung mit Deckel für erdkabel-ähnliche Schutzfunktionen oder Dachbodeninstallationen.
• Sanierung und Spezialprojekte: Nachträgliche Kabelverlegung in bestehenden Gebäuden oder bei Umbaumaßnahmen.

Durch den Deckel bleibt die Kabelrinne geschlossen und trittfest, was besonders in begehbaren Bereichen oder bei hohen Anforderungen an Sauberkeit Vorteile bietet.

Typen, Abmessungen und Auswahlhilfe

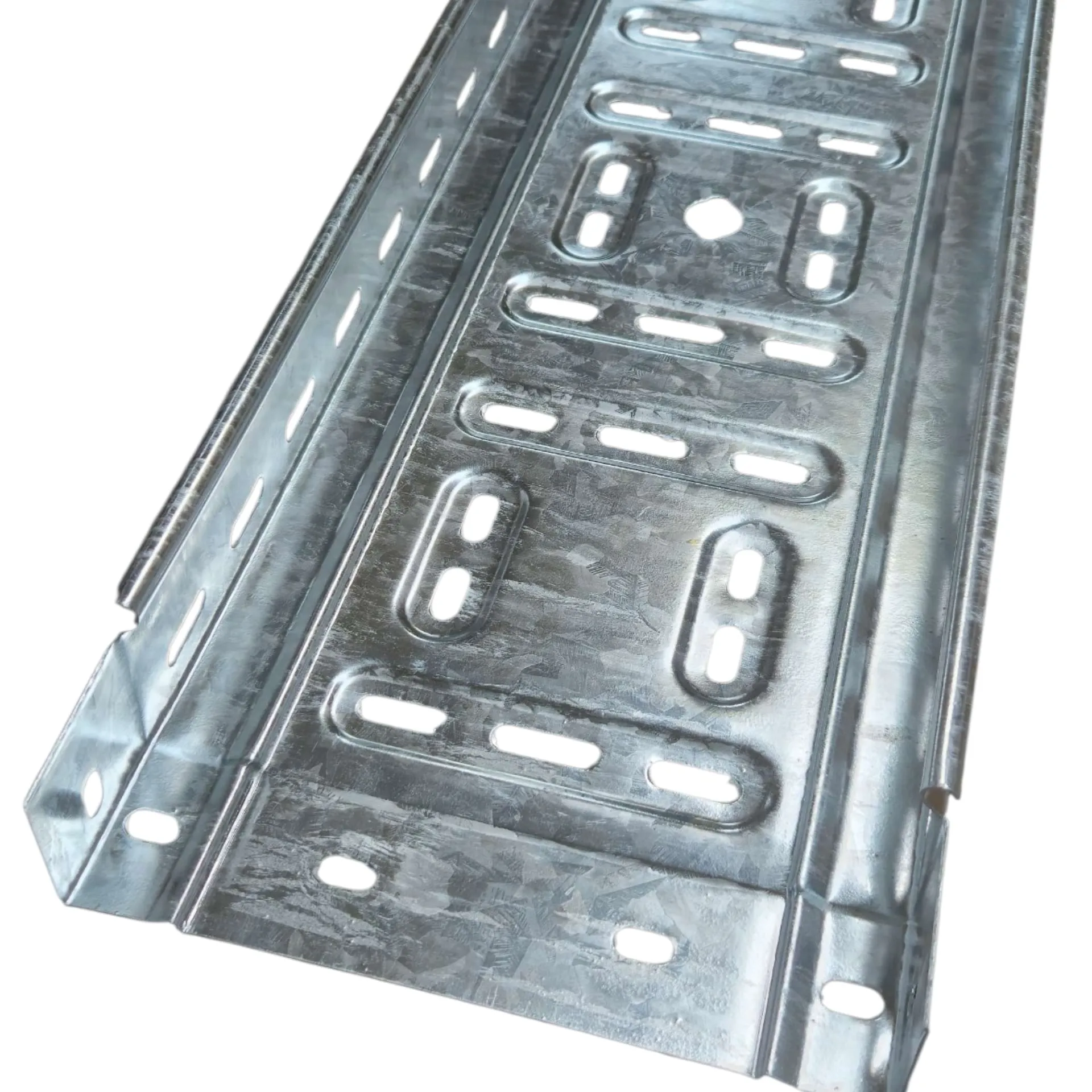

Die richtige Wahl der Kabelrinne hängt von Kabelquerschnitt, Traglast und Montageart ab. Häufig nachgefragte Größen wie 100 x 60 mm, 200 x 100 mm oder 80 x 60 mm decken die meisten Anwendungen ab. Verzinkte Ausführungen sind Standard für Innenbereiche, Edelstahl-Varianten für Outdoor oder aggressive Umgebungen.

Montage und Zubehör für Kabelrinnen-Systeme

Kabelrinnen lassen sich einfach an Decke, Wand oder Boden montieren. Wichtiges Zubehör umfasst Deckelklammern, Eckverbindungen, Reduzierungen und Halterungen. Formteile (Ecken, T-Stücke) ermöglichen komplexe Verläufe. Bei Deckenmontage empfehlen sich stabile Hängestiele und Ausleger für sicheren Halt.

Häufig gestellte Fragen zu Kabelrinnen und Deckeln (FAQ)

1. Was ist der Unterschied zwischen einer Kabelrinne und einem Kabelkanal?

Kabelrinnen sind offene Tragsysteme mit guter Belüftung und einfachem Kabelzugriff, ideal für Industrie und große Leitungsmengen. Kabelkanäle sind meist geschlossene Profile für kleinere Installationen im Innenbereich. Kabelrinnen mit Deckel kombinieren beide Vorteile: Schutz plus Zugänglichkeit.

2. Warum eine Kabelrinne mit Deckel wählen?

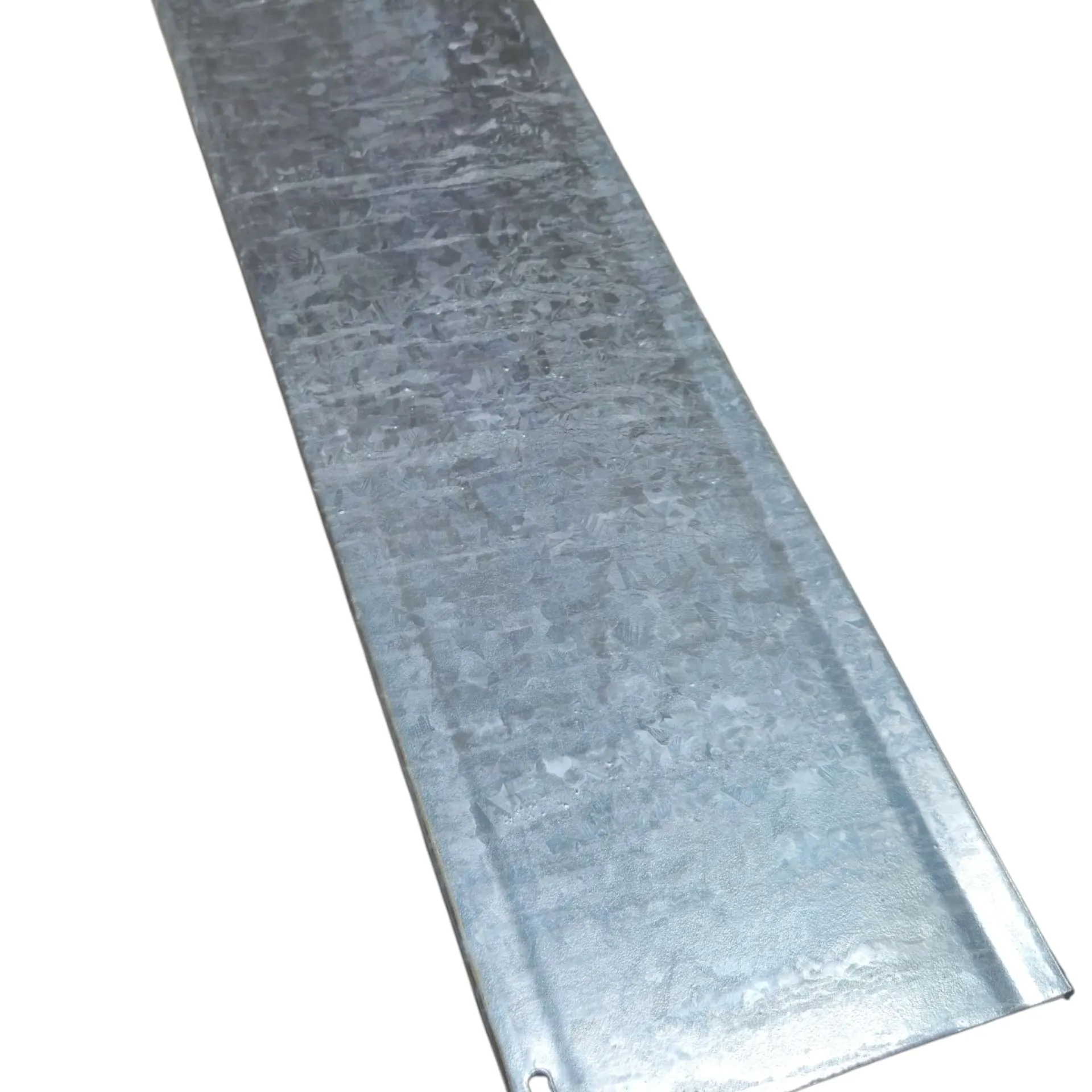

Der Deckel schützt vor Staub, Feuchtigkeit, Berührung und UV-Strahlung, erhöht die Sicherheit und macht die Rinne trittfest. Gleichzeitig bleibt die Kabelverlegung übersichtlich und wartungsfreundlich – besonders wichtig für Elektrofachkräfte und Industrieanlagen.

3. Wie wähle ich die richtige Größe einer Kabelrinne (z. B. 100x60 oder 200x100)?

Richten Sie sich nach dem Kabelquerschnitt, der Anzahl der Leitungen und der benötigten Traglast. Für Standardinstallationen reicht oft 100 x 60 mm, bei vielen oder dicken Kabeln empfehlen sich 200 x 60 mm oder 200 x 100 mm. Berücksichtigen Sie auch den Halterabstand und die Montageart.

4. Eignet sich eine Kabelrinne für die Deckenmontage?

Ja, Kabelrinnen sind hervorragend für die Deckenmontage geeignet. Mit passenden Deckenhaltern, Hängestielen und Auslegern entsteht eine stabile und platzsparende Lösung – ein häufiges Szenario in Gewerbe- und Industriehallen.

5. Kann man Kabelrinnen im Außenbereich, Keller oder Dachboden einsetzen?

Absolut. Verzinkte oder Edelstahl-Ausführungen mit Deckel sind für Outdoor, feuchte Keller oder Dachböden geeignet. Sie schützen vor Witterung und Kondenswasser und erfüllen die Anforderungen an korrosionsbeständige Installationen.

6. Welches Zubehör benötige ich für ein vollständiges Kabelrinnensystem?

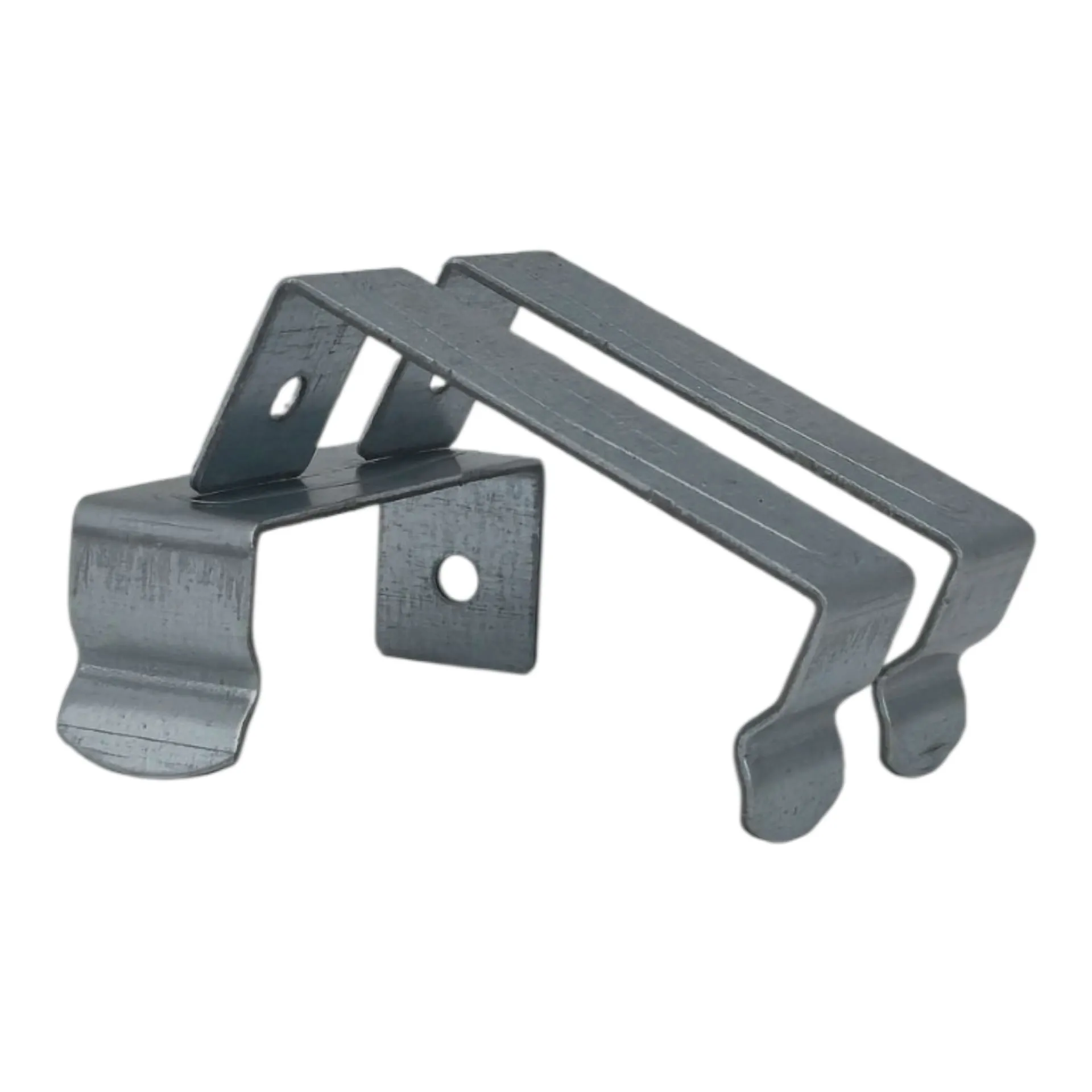

Wichtige Teile sind Deckel, Deckelklammern (mit oder ohne Schraube), Eck- und Formteile, Reduzierungen sowie Montagehalter. Diese ermöglichen flexible Verlegungen inklusive 90°-Ecken oder T-Abzweigungen.

7. Wie wird der Deckel auf der Kabelrinne befestigt?

Meist mit Drehriegeln, Deckelklammern oder schraubenlosen Systemen. Die Montage ist werkzeugarm und ermöglicht schnelles Öffnen für Wartungsarbeiten – ein großer Vorteil gegenüber festen Kabelkanälen.

8. Für welche Branchen sind Kabelrinnen mit Deckel besonders geeignet?

Ideal für Elektroinstallateure, Bau- und Renovierungsunternehmen, Industrie, Schiffbau, Forschungszentren und Van-Conversion. Sie unterstützen von der Schwachstrom- bis zur Starkstromverkabelung und erfüllen höchste Sicherheitsstandards.

9. Gibt es wichtige Normen und Vorschriften bei der Verlegung?

Ja – achten Sie auf CE-Kennzeichnung, DIN 4102-12 (E90-Funktionserhalt bei Brand) und VDE-Richtlinien. Die Belastbarkeit muss zum Stützabstand und zur Kabellast passen.

10. Wie plane ich ein Kabelrinnensystem richtig?

Bestimmen Sie zuerst den Kabelbedarf und die Verlegewege, wählen Sie Abmessungen und Material, planen Sie Formteile und Halterabstände ein. Unsere Systeme sind modular und erlauben schnelle Anpassungen an Baustellenbedingungen.
